框架式侧向流ABS波形斜板反应沉淀装置采用:瑞都环保

标题：供应框架式侧向流ABS波形斜板反应沉淀装置采用:瑞都环保

框架式侧向流ABS波形斜板反应沉淀装置采用:瑞都环保

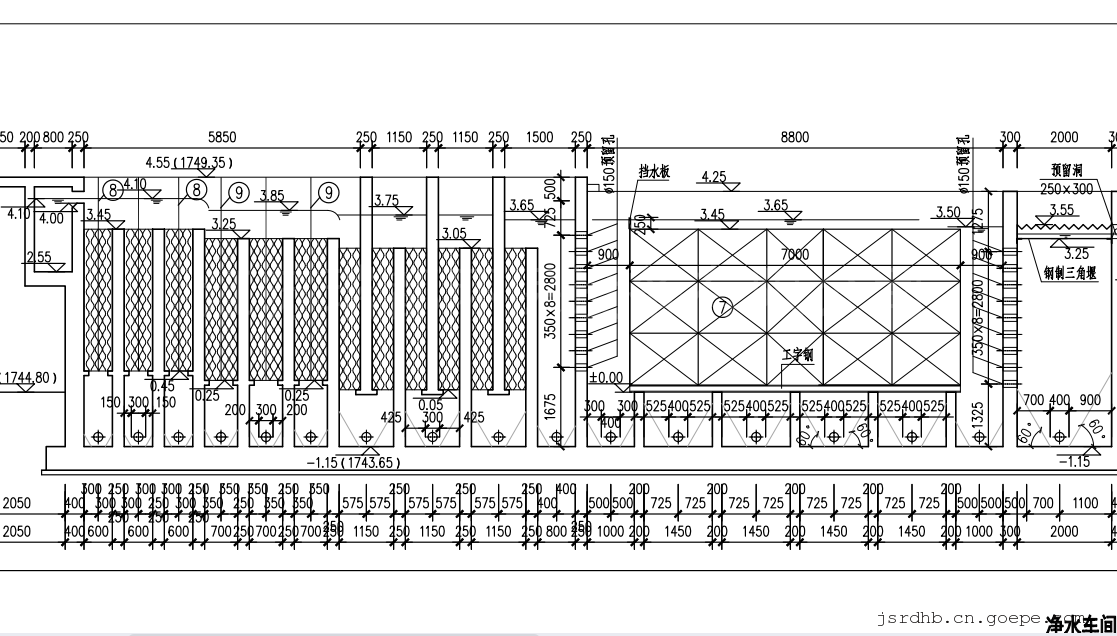

沉淀池设计参数 设计流量:0.127m3/s
分2组运行颗粒沉降速度u:0.2mm/s,
板内流速:0.011m/s;倾斜角度60·，
斜板安装高度3.3m，水平板距0.08m
波形斜板区液面负荷:6.32m/()

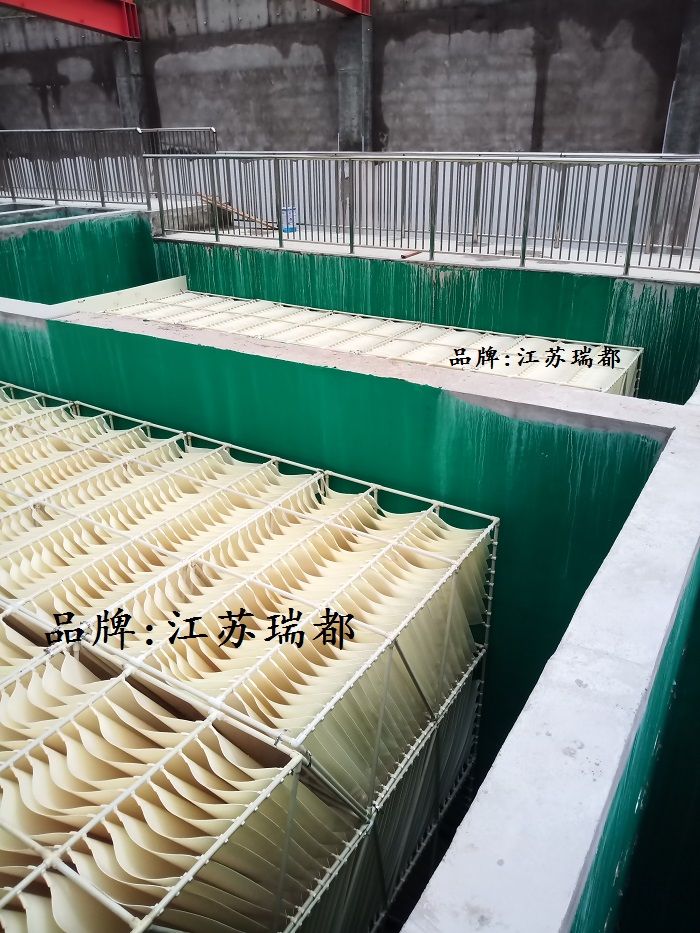

侧向流波形斜板反应装置( 沉淀段)
板厚1.8mm，波峰间60mm，倾角60

利用浅层沉淀理论，以斜板增大沉淀面积，使颗粒在斜板间的沉淀池距离缩短到0.04米以内是侧向流的沉淀池的优先选择，水流为水平方向，沉于斜板上的泥在斜板面上，下滑为垂直方向，水流与沉泥下滑方向互相垂直，水流对沉泥下滑没有干扰，有利于泥水分离。
水流在波形板间呈波形流动，又由于波形间隙的变化，为水中颗粒提供了继续絮凝结大的条件。框架式波形斜板沉淀装置是逆向流斜板沉淀池的*佳选择，沉于斜板面上的沉泥，向波形板的波谷集中形成泥束，大大提高了沉泥的下滑性能，不易积泥，减小了斜板的冲洗周期，提高了试用寿命。

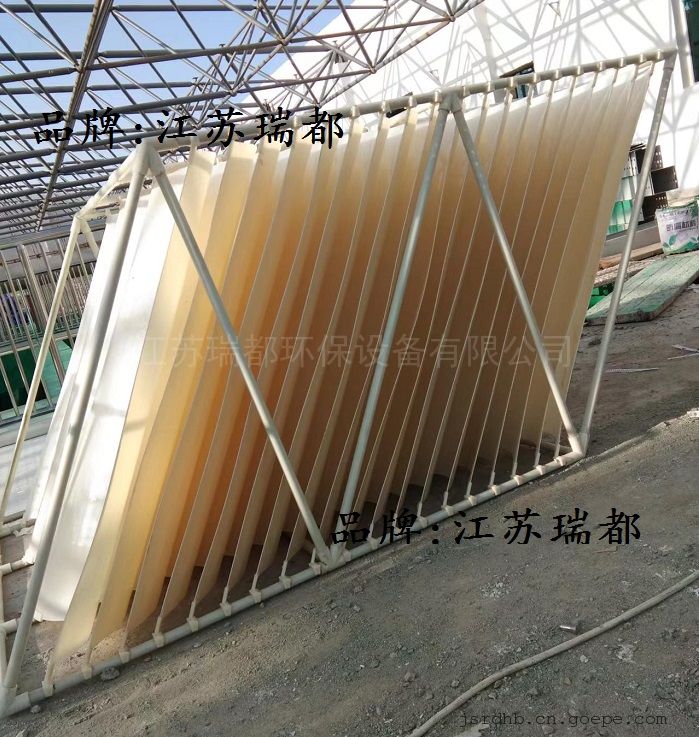

结构：
利用波形板代替平板，具有刚度强，便于支撑的优点，平板节约材料，波形斜板平行，等间距排列放置于斜端面框架之中，由弧形托将其固定在框架上，形成一个波形板组单元，波形板及框架材质采用食品级ABS或聚氯乙烯硬质塑料或不锈钢，斜板倾角为55-60度，波形板的波长500mm，波高100mm，斜板间距40mm-100mm。
