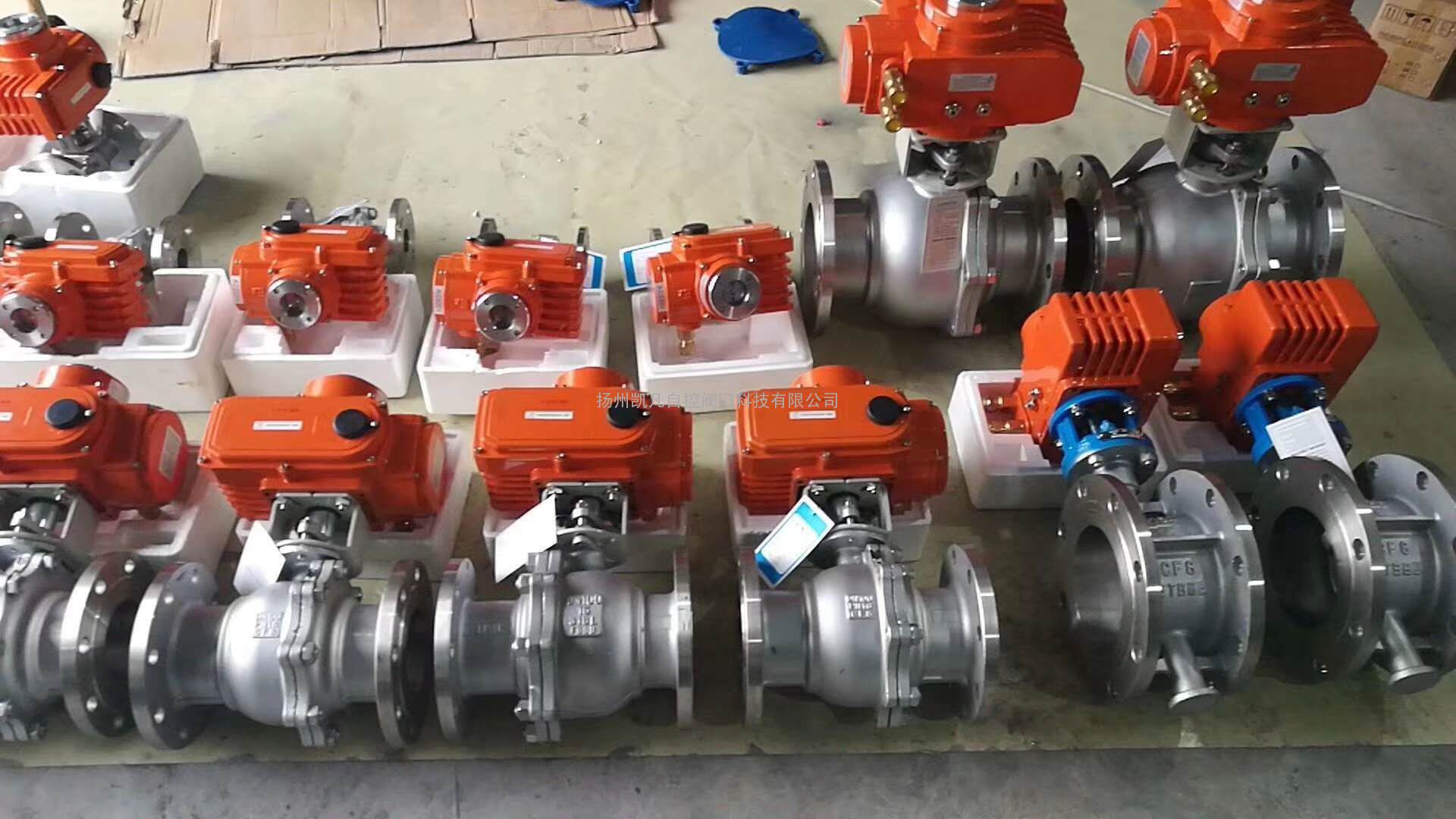

蒸汽电动铸钢法兰球阀 Q941F-16C调节型电动软密封球阀dn50

阀体说明

技术参数

公称通径 15-500mm

电压电压 AC220V、AC380V（其它特制）

公称压力 PN10 PN16 PN25 PN40 PN64 PN100

环境温度 -30℃～+70℃

连接方式 法兰连接

防护等级 IP67

阀体材质 WCB

碟板材质 WCB 201L 304

功能选项

密封材料 PTFE PTL PPL FH硬质合金 哈氏合金

防 爆 型 防爆等级：dIIBT4

工作温度

C3：-30℃～150℃

信号反馈 X1机械无源信号，X2有源信号

C5：-30℃～220℃

手动功能 手动功能 电动执行器带有手动开阀、关阀功能

C6：-30℃～250℃

开关型 通电开到位，通电关到位。

C8：-40℃～400℃

调节型 调节型输入4～20mA、1～5V、0～10V信号，实现球阀调节功能

C9：-40℃～450℃

适用介质 强酸、强碱、气体或液体

标准规范

备 注 电动参数请另参考选配的电动执行器资料

法兰标准 GB9113.1

检测与试验 GB/T13927-1992

设计标准 GB/T12237-1989

GB阀体尺寸(mm)配KFE电动执行器

规格型号

DN

L

D

D1

D2

H

B

Z-ФD

E精小型-电动头

KFBAA15

15

130

95

45

65

176

14

4-Ф14

KFE-005

KFBAA20

20

140

105

55

75

180

14

4-Ф14

KFE-005

KFBAA25

25

150

115

65

85

182

14

4-Ф14

KFE-005

KFBAA32

32

165

135

78

100

188

16

4-Ф18

KFE-010

KFBAA40

40

180

145

85

110

198

16

4-Ф18

KFE-010

KFBAA50

50

200

160

100

125

203

16

4-Ф18

KFE-015

KFBAA65

65

200

180

120

145

222

18

4-Ф18

KFE-015

KFBAA80

80

250

195

135

160

237

20

8-Ф18

KFE-020

KFBAA100

100

280

215

155

180

281

20

8-Ф18

KFE-040

KFBAA125

125

320

245

185

210

300

22

8-Ф18

KFE-060

KFBAA150

150

360

280

210

240

300

24

8-Ф23

KFE-100

KFBAA200

200

400

335

265

295

368

26

12-Ф23

KFE-100

KFBAA250

250

533

405

320

335

418

30

12-Ф25

KFE-200

应用领域

本产品是一种转角90°的旋转类球阀，密封性能，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长,阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过，配合KFE、KFQ等高性能执行机构，产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、 造纸 、电钻、制冷等工作领域。

产品特点

1、流体阻力小，球阀是所有阀类中流体阻力*小的一种，即使是缩径球阀，其流体阻力也相当小。

2、止推轴承减少阀杆摩擦力矩，可使用阀杆长期操作平衡灵活。

3、阀座密封性能好，采用聚四氟乙烯等材料支撑的密封圈，结构易于密封，而且球阀的密封能力随着介质的增大而增大。

4、阀座密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增大而增大。

5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，延长球阀的使用寿命。

6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
