产品名称：	ZZYP-16B耐高温型自力式压力调节阀自力式蒸汽减压阀	价格：	￥200元/台
所属类别：	无	发货期：	1-3天
发货地：	浙江-富阳	品牌：	良工
型号：	ZZYP-16B	供货量：	200台

标题：供应ZZYP-16B耐高温型自力式压力调节阀自力式蒸汽减压阀

ZZYP-16B耐高温型自力式压力调节阀自力式蒸汽减压阀

杭州良工阀门有限公司专注ZZYP-16B自力式压力调节阀ZZYP-16B耐高温型自力式压力调节阀自力式蒸汽减压阀二十多年，是国产自力式阀的，我公司产品应用于是核电石化制药冶金等行业，欢迎新老客户选购。ZZYP-16B自力式压力调节阀在设计、安装减压阀组件注意事项：
◇ 阀在气体或低粘度液体介质中使用时，通常ZZY型自力式压力调节阀为直立安装在水平管上，当位置空间不允许时才倒装或斜装。
◇ 阀在蒸汽或高粘度液体介质中使用时，通常ZZY型自力式压力调节阀为倒立安装在水平管上，泠凝器(蒸汽用自力式)应高于调压阀的执行机构而低于阀前后接管。使用前泠凝器应灌满冷水，以后约3个月灌水一次。
◇ 取压点应取在调压阀适当位置，阀前调压应大于2倍管道直径，阀后调压应大于6倍管道直径。
◇ 为便于现场维修及操作，调压阀四周应留有适当空间。
◇ 当介质为洁净气体或液体时，阀前过滤器可不安装。
◇ 调压阀通径过大(DN≥100时)，应有固定支架。
◇ 当确认介质很洁净时，件3可不安装。
◇ 位置实在不允许时，旁通阀(手动)可以省略(但不推荐)。
◇ 阀组后根据需要用户可选配止回阀、安全阀等。
◇ 自力式阀根据计算通径可以小于管道直径，而截止阀、切断球阀、旁通阀、过滤器则不能小于管道直径

ZZYP-16B耐高温型自力式压力调节阀自力式蒸汽减压阀的产品特点：

◇ ZZYP-16B耐高温型自力式压力调节阀自力式蒸汽减压阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。 ◇ 压力分段范围细且互相交叉，调节精度高。 ◇ 压力设定值在运行期间可连续设定。 ◇ 对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。 ◇ 橡胶膜片式检测，执行机构测精度高、动作灵敏。 ◇ 采用压力平衡机构，使调节阀反应灵敏、控制。

产品介绍

ZZYP-16B耐高温型自力式压力调节阀自力式蒸汽减压阀无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前(或阀后)压力稳定。具有动作灵敏，密封性好，压力设定点波动力小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。

ZZYP-16B耐高温型自力式压力调节阀自力式蒸汽减压阀本系列产品有单座(ZZYP)、套筒(ZZYM)、双(ZZYN)、三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。

ZZYP-16B耐高温型自力式压力调节阀自力式蒸汽减压阀的主要零件材料：

◇ 阀体：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti ◇ 阀芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti ◇ 阀座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti ◇ 阀杆：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti ◇ 膜盖：A3、A3钢涂四氟乙烯不锈钢

技术参数

公称通径DN(mm)		20	25	32		40		50	65	80		100		125		150		200		250		300
额定流量系数(KV)		7	11	20		30		48	75	120		190		300		480		760		1100		1750
额定行程(mm)		8		10				14	20			25		40				50		60		70
公称压力PN(Mpa)		1.6、4.0、6.4
压力调节范围(MP a)		15～50 40～80 60～100 80～140 120～180 160～220 200～260 240～300 280～350 330～400 380～450 430～500 480～560 540～620 600～700 680～800 780～900 880～1000 980～1500 1000～2500
流量特性(℃)		快开
调节精度(％)		±5
使用温度(℃)		≤350
允许泄漏量	硬密封(1/h)	单座：≤10ˉ4阀额定容量(IV级)；双座、套筒：≤5×10ˉ3阀额定容量(II级)
	软密封(m1/h)	0.15			0.30		0.45		0.60		0.90		1.7		4.0		6.75		11.10		16.0
减压比	大	10
	小	1.25

尺寸重量

公称通径DN			20	25	32	40	50	65	80	100	125	150	200	250	300
法兰接管尺寸B			383		512		603	862		1023	1380		1800	2000	2200
法兰端面距L			150	160	180	200	230	290	310	350	400	480	600	730	850
压力调节范围kpa	15-140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	280-500	H	455		500		520	690		760	800	870	880	900	950
		A	230
	120-300	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480-1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600-1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000-2500	H	445		570		600	820		890	950	1000	1100	1200
		A	85		96
重量kg			26		37		42	72	90	114	130	144	180	200	250
导压管接头累纹			M16×1.5

ZZYP-16B耐高温型自力式压力调节阀自力式蒸汽减压阀订货时请用户提供以下资料：

◇ 调节阀名称、型号

◇ 公称通径（mm）

◇ 公称压力（Mpa）

◇ 阀前、后压力

◇ 额定流量系数（Kv）

◇ 固有流量特性

◇ 介质名称及状态

◇ 工作温度及范围

◇ 整机作用方式

◇ 阀体、阀内件及填料材质

◇ 所配附件

◇ 阀全法兰标准

◇ 其他特殊要求

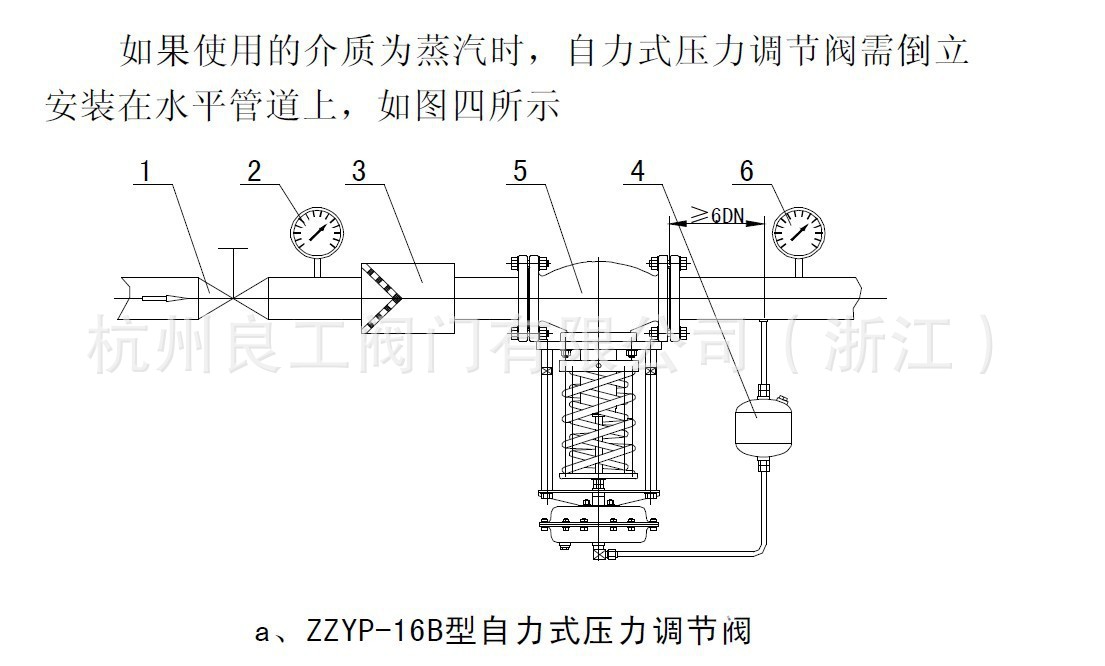

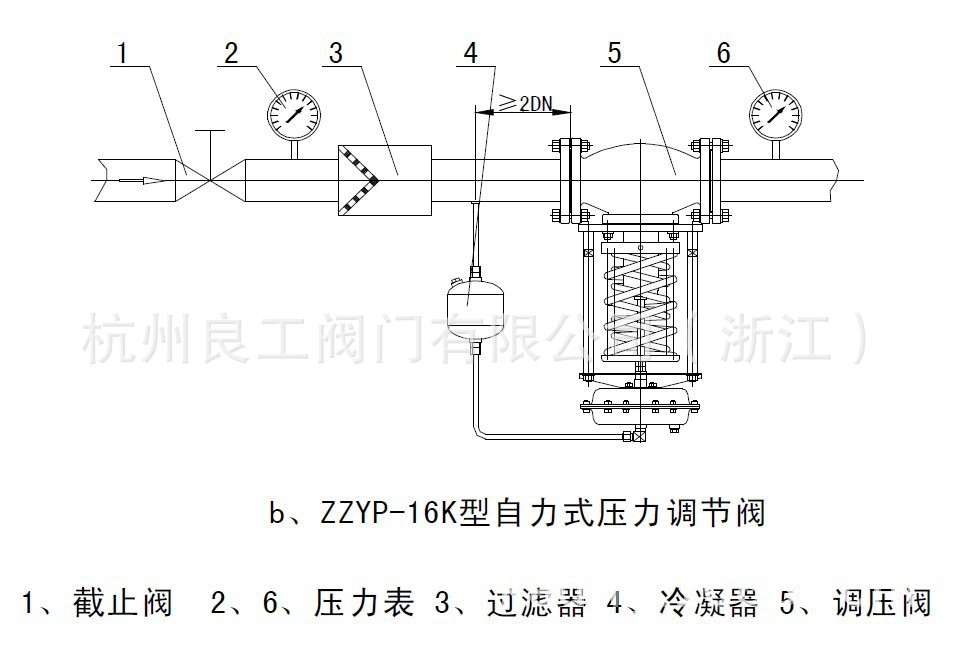

ZZYP-16B耐高温型自力式压力调节阀自力式蒸汽减压阀典型安装方式：

ZZYP-16B耐高温型自力式压力调节阀自力式蒸汽减压阀使用方法及日常维护：
ZZYP-16B耐高温型自力式压力调节阀自力式蒸汽减压阀在管道中一般应当水平安装。
使用方法
1.在常温下使用气体或低粘度液体场合时的操作：
(1)缓慢开启阀前后截止阀;
(2)拧松排气塞，直至气体或液体从执行机构溢出为止
(3)然后重新拧紧排气塞，调节阀即可工作。所需压力值的大小可通过压力调节盘的调整而得到，调整时，注意观察压力标示值，动作缓慢，不得使阀杆跟着转动
2.使用蒸汽场合时的操作：
(1)从冷凝器上拧下注液口螺钉
(2)拧松执行机构排气塞
(3)使用漏头通过注液口加入直至排气孔流出为止
(4)拧紧排气塞，继续注水直至溢出注液口
(5)拧紧注液口螺钉
(6)缓慢开启调节阀前后截止阀
(7)调整压力调节盘，并观察压力表示值达到要求为止。
使用维护：
ZZYP-16B耐高温型自力式压力调节阀自力式蒸汽减压阀投入运行后，一般维护工作很少，平时只要观察阀前，阀后压力示值是否符合工艺所需要求即可。另外，观察填料函与执行机构是否渗漏，若渗漏应拧紧或更换填料及膜片。
