4月24日，天水的赫连总监在我公司购买了H5004NL网络变压器论坛，安装过程中，提出了不少的基础原理或工艺方面的问题，使我不禁想到我那些众多的基础性的顾客们，一定也会有同样的问题，所以，在这里，我们华强盛电子将就产品一系列的原理，制造工艺，市场现状，相关问答等，做成一系列连载性的文章，来一一的慢慢的做一些基本介绍，以让朋友们更好的理解和使用好您购买的]H5004NL网络变压器论坛

下面，我们开始：

一，H5004NL网络变压器论坛简介

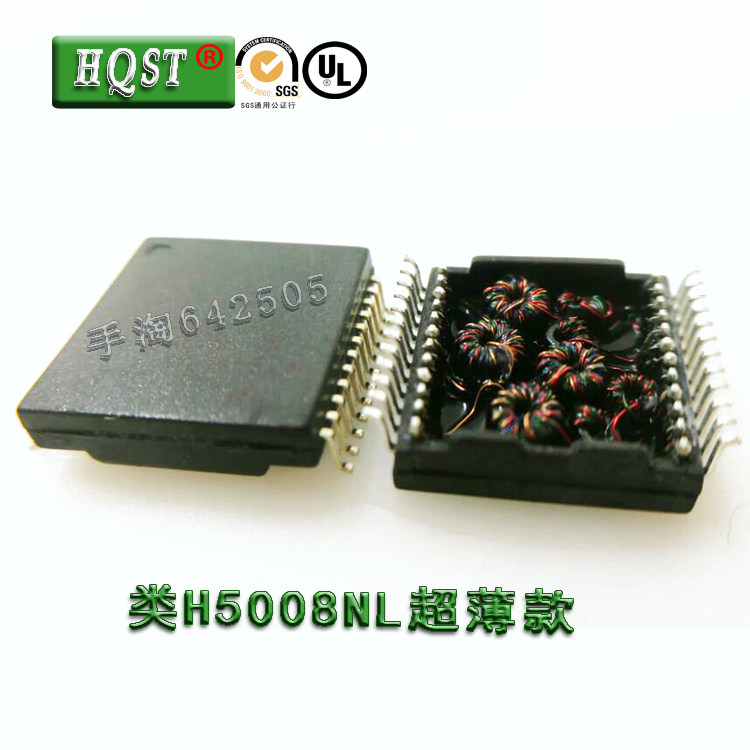

　本品为H5004NL网络变压器，常用于交换机，网卡，路由器，控制器，智能家居等所用于网络通讯隔离之变压器，也叫网络滤波器，隔离变压器，本品我司料号为H5004NL

H5004NL产品由我司自有工厂生产产品，已出口韩美5年而无客诉，质量可以完全保证，请朋友们放心使用。　　

　　请注意，这是一款环保网络变压器论坛产品，所有工程原理及参数更改均须上报工程部核准

　　该网络滤波器壳体胶料为本行业用热固塑胶材料9100颗粒，阻燃级别为UL94-0或更别标准

　　该网络变压器论坛端子可焊性须遵照ANSI/J-STD-002标准，使用245℃ 回流焊

　　本产品为商业级常规网络通讯接口产品，网络变压器论坛磁芯选用须符合0度及70度工作环境温度

　　本产品外用锡料用SN/AG3.0 含3个银锡条，可焊性更好，适于245℃ 低温回流焊接，能可靠增加焊点稳固性及延缓焊点老化

二，H5004NL网络变压器论坛产品原理（1）

　　室外走线网口防雷电路

　　当有可能室外走线时，端口的防护等级要求较高，防护电路可以按图7-8设计。

　　图a给出的是室外走线网口防护电路的基本原理图，从图中可以看出该电路的结构与室外走线E1口防雷电路类似。共模防护通过气体放电管实现，差模防护通过气体放电管和TVS管组成的二级防护电路实现。图中G1和G2是三极气体放电管，型号是3R097CXA，它可以同时起到两信号线间的差模保护和两线对地的共模保护效果。中间的退耦选用2.2Ω/2W电阻，使前后级防护电路能够相互配合，电阻值在保证信号传输的前提下尽可能往大选取，防雷性能会更好，但电阻值不能小于2.2Ω。后级防护用的TVS管，因为网口传输速率高，在网口防雷电路中应用的组合式TVS管需要具有更低的结电容，这里推荐的器件型号为SLVU2.8-4。图b就是采用上述器件网口部分的详细原理图。

　　三极气体放电管的中间一极接保护地PGND，要保证设备的工作地GND和保护地PGND通过PCB走线在母板或通过电缆在结构体上汇合(不能通过0Ω电阻或电容)，这样才能减小GND和PGND的电位差，使防雷电路发挥保护作用。

　　电路设计需要注意RJ45接头到三极气体放电管的PCB走线加粗到40mil，走线布在TOP层或BOTTOM层。若单层不能布这么粗的线，可采取两层或三层走线的方式来满足走线的宽度。退耦电阻到变压器的PCB走线建议采用15mil线宽。

　　该防雷电路的插入损耗小于0.3dB，对100M以太网口的传输信号质量影响比较小。

三，H5004NL网络变压器论坛产品制造工艺（1）　　

　　网络变压器插入损耗检测方法

　　检测网络变压器插入损耗一般采用网络分析仪(例如HP8712型网络分析仪)。网络分析仪内部配备有输出阻抗为50欧，幅度恒定，频率随着时间线性变化的正弦波信号源。此信号源的信号从RF OUT端输出。通过待测产品后的正弦波信号从网络分析仪RF IN输入。网络分析仪对从RF IN输入的正弦波信号进行检波，并将检波出来的与输入信号幅度成比例的电压信号数字化。数字化扣的数据按照频率的顺序存入网络分析仪内部微型计算机内在的相应单元中。检测完成后，网络分析仪用这数据按照频率的顺序在屏幕上示出一条曲线。

　　网络分析仪的输入，输出阻抗均为50欧，而且又是非平衡信号，因而不能直接与网络变压器相联接。在校正(Calibration)检测系统和检测产品时，必须在网络分析仪与网络变压器之间加上平衡——非平衡50欧/100欧阻抗转换器

　　图4所示是检测网络变压器TX单元电路插入损耗时的电路图。测完TX单元电路之后，再将图4中平衡——非平衡50欧/100欧阻抗转换器的相应接点转接到RX单元电路的相应PIN脚上，再对RX单元电路进行检测。

　　在检测产品之前需要对检测系统进行校正。校正时，用两根短导线代替;图4中的网络变压器。其中一根短导线联接到两个平衡——非平衡50欧/100O阻抗转换器上面的接头上，另一根联接到其下面的接头上。校正完成后，HP8712把图4所示状态作为无损耗的参考标准。并在显示屏上示出一条插入损耗为0DB的水平线。因此人们习惯上把对检测系统的校正过程称为“归零”

　　检测产品时，去掉两条短路线，换上待测产品。显示屏上将示出插入产品 后的幅度随着频率改变而变化的插入损耗曲线。图5所示是测得的TX和RX两个单元电路插入损耗曲线。
