发电机转子交流阻抗测试仪

产品简介

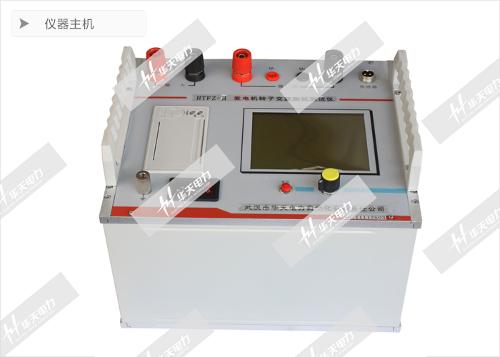

HTFZ-H发电机转子交流阻抗测试仪发电机转子交流阻抗测试仪是判断发电机转子绕组有无匝间短路的专用仪器，使用“一键飞梭”（旋转鼠标）、高速同步全自动测试系统。

?HTFZ-H发电机转子交流阻抗测试仪是在老型号的基础上经改进和提高，推出的新款增强型交流阻抗测试仪，使用“一键飞梭”技术(旋转鼠标)，操作方便！增加了显示和打印交流阻抗特性曲线并能与PC机联机实现数据下载和编辑测试报告的功能。

该发电机转子交流阻抗测试仪^[1]采用当今先进的超高速微处理器，功能更强大，性能更优越，使用更方便。具有工作可靠性高、操作简便、测试精度高、小巧轻便等特点。目前在国内处于领先水平。

功能与特点

1.高速测量各种同步发电机在动、静态下的转子交流阻抗及其特性曲线。

2.?全自动（单向或双向）采集、测量、显示、存储、打印所有测量参数（电压、电流、阻抗、功率、转速、频率、时间、设备编号）。?

3.“一键飞梭”（旋转鼠标）无需按键，操作更方便。?

4.?可选择快速的自动测量和任意的手动选择测量两种方式。A型特有转速传感器接口，能满足在不同转速下的测试要求。?

5.?内置超大容量存储器，可存储1000组数据，经RS232通讯接口可上传至PC机，实现数据下载、自动生成可编辑测试报告，便于技术管理和存档。

6.大屏幕图文LCD显示，全中文菜单界面，光标提示操作，简单、方便；实时显示测试数据和曲线，曲线坐标自动缩放，读图更加清晰。?

7.自带微型打印机，实时快速打印测试数据和特性曲线。?

8.完善的过压、过流保护功能。根据试验参数自动调整保护动作值，确保设备安全。

9.可兼做单相变压器的空载、短路试验和电压（流）互感器、消弧线圈的伏安特性试验。还可测量各种同、异步电机绕组的交流阻抗.?

10.采用全金属标准工业机箱，符合国家标准，抗干扰能力强。（发电机交流阻抗测试环境电磁场干扰很严重，特别是膛外试验时，由于磁场是开放性的，非金属机箱的仪器可能受电磁干扰给测量数据带来很大的误差）

主要技术指标

1..交流阻抗????0～999.999Ω ? ? ? ? ? ? 0.2级??

2.交流电压?????0～600.00V????????????????0.2级

3.交流电流?????0～120.00A????????????　 0.2级?

4.有功功率?????0～72KW ? ? ? ? ? ? ? ? ? ?0.2级?

5.频率 ? ? ? ? ? 45.00～75.00HZ ? ? ? ? ?0.2级?

6.转速?????????0～3600.00 ? ? ? ? ? ? ? ? ? 0.2级?

7.工作电源?????220±10％????50HZ?

8.体积?????????320×268×150mm???????

9.重量?????????5?kg???

其它配套设备

1、超低谐波安全隔离型调压器（用户指定容量、输出电压）?

2、无功补偿装置（用户指定容量）?

3、配合XGE-1电参数匹配器可测量水轮发电机的单个磁极的交流阻抗。
